Impostare foglio A4 e limiti disegno su Autocad 2011

Messaggio Da Admin il Sab Set 28, 2013 4:16 pm

Autocad 2011 è un software in grado di realizzare disegni molto articolati. In questa guida vi insegnerò come impostare un foglio A4 e i limiti del disegno in modo semplice e guidato. Queste impostazioni sono generalmente utilizzate nelle scuole che usano questo programma:

1) Apriamo il nostro software, ovvero Autocad 2011 - Italiano.

2) Autocad 2011 ha impostato come default (in alto a destra) su "Disegno 2D e animazione". Nel nostro caso dovremo cambiare e selezionare "Classica di Autocad".

3) Selezioniamo nel menu "Formato"-> "Limiti disegno".

4) Fatto questo, dal pannello di controlli ci uscirà:
Specificare angolo inferiore sinistro o [ON/OFF] <0.000,0.000>:
Questo valore può essere accettato. Per accettare questo valore ci basterà, nell'area dei comandi, cliccare il tasto INVIO.

5) La richiesta successiva nell'area comandi è:
Specificare angolo inferiore sinistro o [ON/OFF] <210.000, 297.000>:
I valori che vi vengono dati, in questo caso (210,297) sono corretti ma non sempre può dare questo valore. Per sicurezza, dopo i due punti, scriviamo 210,297.

6) Per completare l'opera, mettiamo la freccetta del mouse nella tavola di lavoro e clicchiamo CONTROL+TASTO DESTRO del MOUSE-> "Impostazioni osnap".

7) Nella finestra che si aprirà, selezioniamo "Snap e griglia", lasciamo spuntato "Spazio modello 2D" e deselezioniamo "Visualizza griglia oltre i limiti".

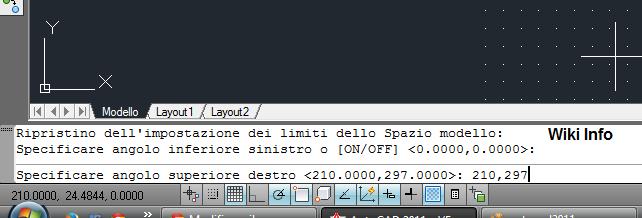

8) Terminiamo scrivendo nell'area comandi "ZOOM" e poi "Tutto". Il risultato finale sarà questo:
avatar
Admin
♔ Amministratore

Messaggi Messaggi : 4253
Crediti Crediti : 11861
Reputazione Reputazione : 186
Data d'iscrizione Data d'iscrizione : 08.03.11
Età Età : 19
Località Località : Brescia

Vedi il profilo dell'utente http://www.wikiinfo.net

Tornare in alto Andare in basso

Re: Impostare foglio A4 e limiti disegno su Autocad 2011

Messaggio Da Luigi il Dom Set 29, 2013 2:01 pm

Questa guida è utilissima!! Grazie mille Smile Very Happy Very Happy Very Happy Very Happy
